うま次郎専用 ストッパー

うま次郎のオプション品。
積載物の固定に便利です。
木材受けのコノ字部分に取付けると、ロープで固定する際も容易になり、サイドからの脱落予防にも。

うま次郎と同時にご注文いただくと、うま次郎本体と同色での塗装が可能です。(無料)
オプションで、バーを長くすることも可能です。5cm単位でご指定ください。(追加料金要)



「うま次郎」について知る

お問い合わせ
この商品を注文する

製品一覧

品番 品名 価格 備考
K091 ストッパー 片側(右側または左側) オープン 積載物のずり落ち予防に
K091S ストッパー 両サイドセット オープン 積載物のずり落ち予防に
K091X 【OP】長さ変更/ストッパー 1,000/本 ストッパーの長さを5cm単位で変更できます。

K091 ストッパー 片側(右または左)

うま次郎に取り付ける、積載物の落下予防品。
うま次郎に乗せた積載物を、ロープで固定する際も容易にできます。
右側(運転席側)、または左側(助手席側)のいずれかをご指定ください。


製品仕様書(右側用)
うま次郎 ストッパー
右側用の例
【セット内容】

  • ストッパー本体 1個
  • ボルト 3個
  • スプリング 3個
  • ワッシャー 3個
  • 六角ナット 3個


【取付例】

K091S ストッパー 両サイドセット

うま次郎に取り付ける、積載物の落下予防品。
うま次郎に乗せた積載物を、ロープで固定する際も容易にできます。
左右両サイドセット。

製品仕様書(両側用)
うま次郎 ストッパー
【セット内容】

  • ストッパー本体 2個
  • ボルト 6個
  • スプリング 6個
  • ワッシャー 6個
  • 六角ナット 6個

【取付例】

K091X ストッパー 長さ変更(オプション)

うま次郎に取り付けるストッパーの長さを変更します。
既定サイズ(全長25cm)はうま次郎に木材を取り付けた時、木材上部より約16~17cm出ている状態ですが、積載する資材により、もっと長いものも欲しいというお客様のご要望にお応えしました。
5cm単位でご指定ください。
※別途追加料金が必要です。

ストッパー 取付方法


入っているもの

  • ストッパー本体 1個(右サイド用)
  • ビス 3個
  • スプリング 3個
  • ワッシャー 3個
  • 六角ナット 3個
※右サイド用の例


準備するもの

  • ドリル
  • レンチ(13mm)
  • マジックペン

【1】
うま次郎本体にドリルで取付け穴を3カ所開ける。
※最初に製品(ストッパー)の穴と、うま次郎の形状が合うか確認してください。受けの取り付け位置を決める。
※うまじろう本体にはストッパー取付用の穴は開いていません。ご自身でストッパーの穴が合うようにうま次郎のコの字部分に穴を開けてください。(画像は穴を開けた後の状態です。)


【2】
ストッパーをビスで3カ所固定する。

【3】
木材を装着する。この時、木材がストッパーに取り付けたビスと干渉するため、木材を削る。
木材は、差し込み棒装着後に実測してご用意ください。(約8cm角推奨)

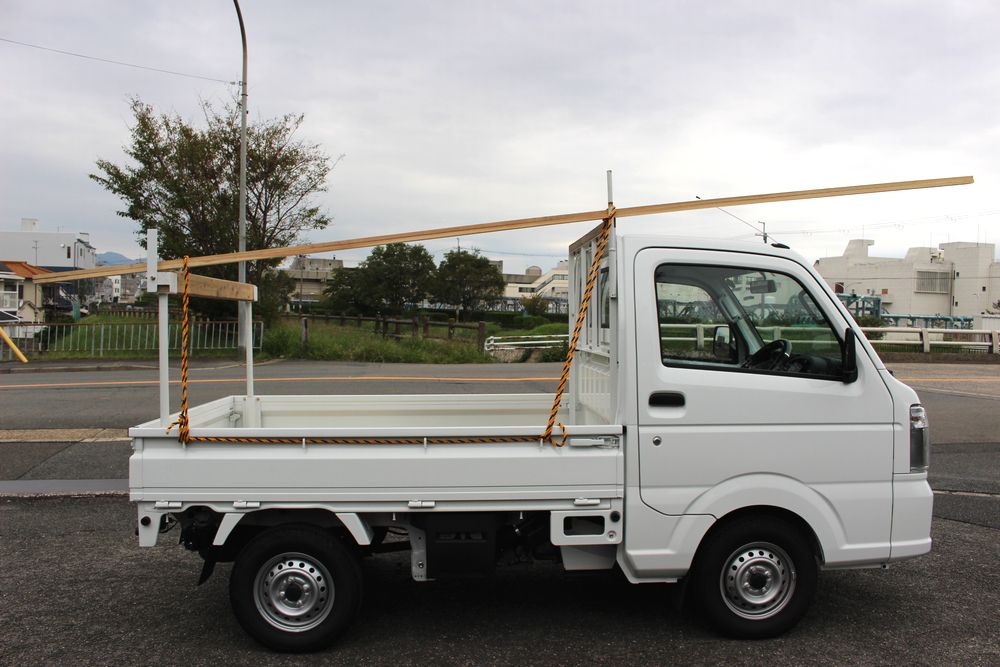

【使用例】


【使用例】


注意事項

  • 本製品は「うま次郎」にオプションとして取付ける部品です。「うま次郎」以外の製品に取付をされる場合はビスの位置が合わない可能性がありますので、事前に確認し自己責任にて行ってください。
  • うまじろう本体にはストッパー取付用の穴は開いていません。ご自身でストッパーの穴が合うようにうま次郎のコの字部分に穴を開けてください。
  • 完全手作り品の為、ビスの位置など多少の誤差が発生する場合がございますのでご了承ください。
  • 補修用塗料を使用している為、輸送時やビスの締め付け時等に、塗装やシーリングの割れ・剥げ・傷などが発生する場合があります。塗料のトラブルによる返品は、ご遠慮ください。
  • 製品色は、スズキ純正スペリアホワイト(26U)オートカラー標準配合に基づくものです。車輌の製造場所や製造年月により、色合いが異なる場合があります。
  • 荷物を積載する際は、ロープで縛って落下しないようにしてください。
  • 道路交通法に基づいた積載寸法内でご使用ください。
  • 本製品を取り付け後のトラブルに関して、弊社は一切の責任を負わないものとします。
