トラック荷台用 リヤアングル

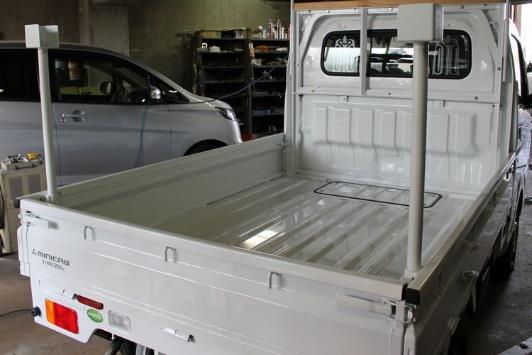

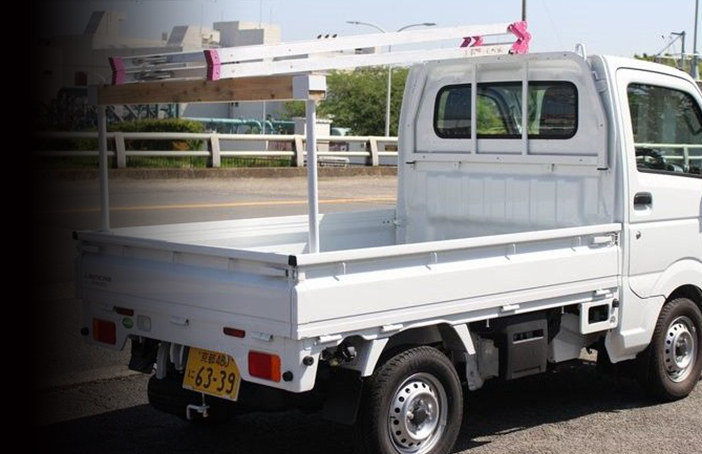

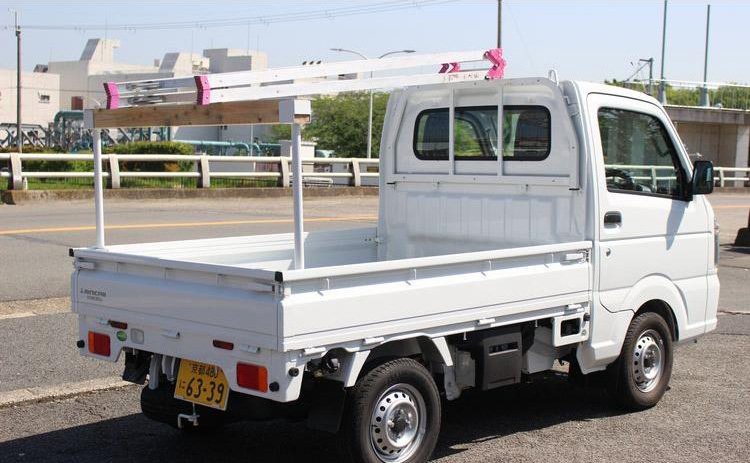

「うま次郎」は、荷台後方(リヤアングル)に取付けて、積載物を固定しやすくする製品です。 木材やパイプなど、長い資材を水平に近い状態で固定できます。
お問い合わせ
この商品を購入する

FAXでのご注文の際に、ダウンロードしてご使用ください。

こんな事でお悩みではありませんか?




積載物の衝突が心配

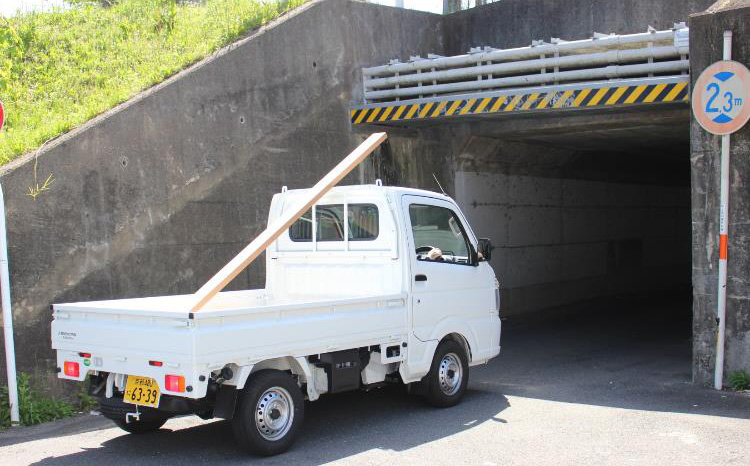

長尺物を積んでいると、高さ制限のある道路やトンネルなど、積載物の衝突が心配



荷物が落下しないか心配

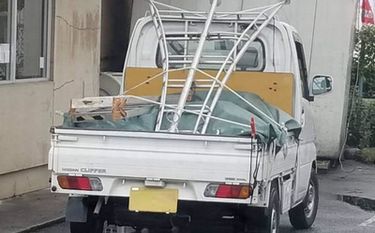

脚立や資材などたくさんの資材を積載しているけど、走行中に落下しないか心配

「うま次郎」の特徴


低いトンネルも通れます

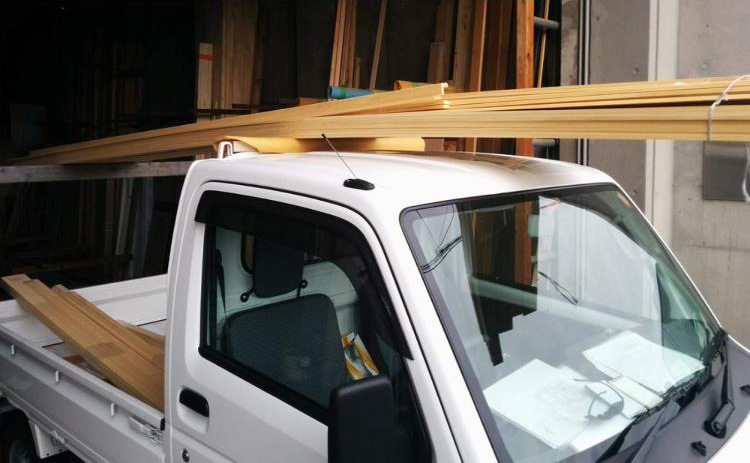

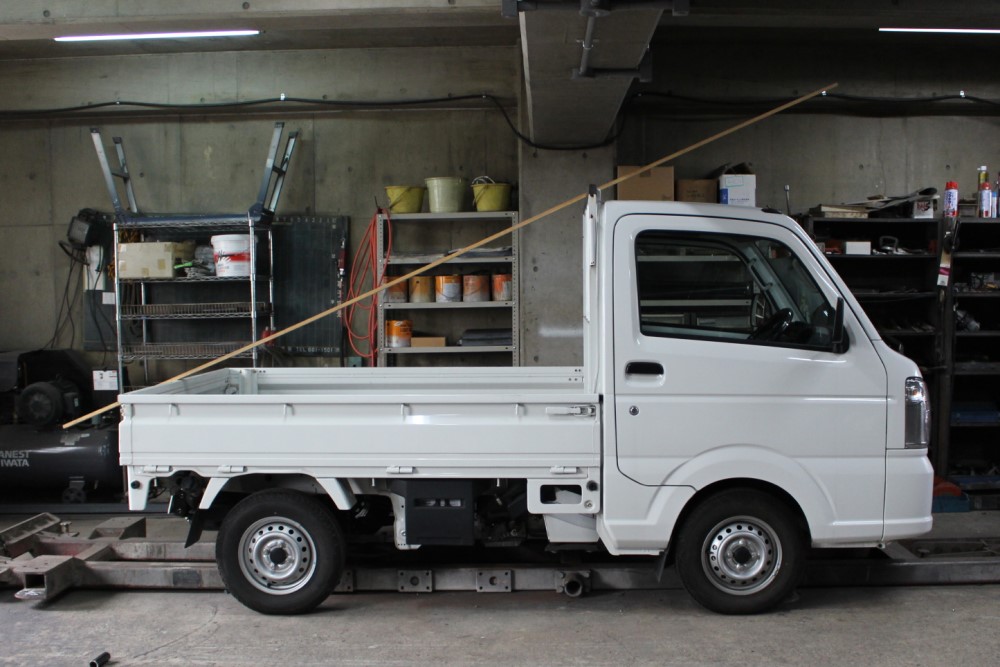

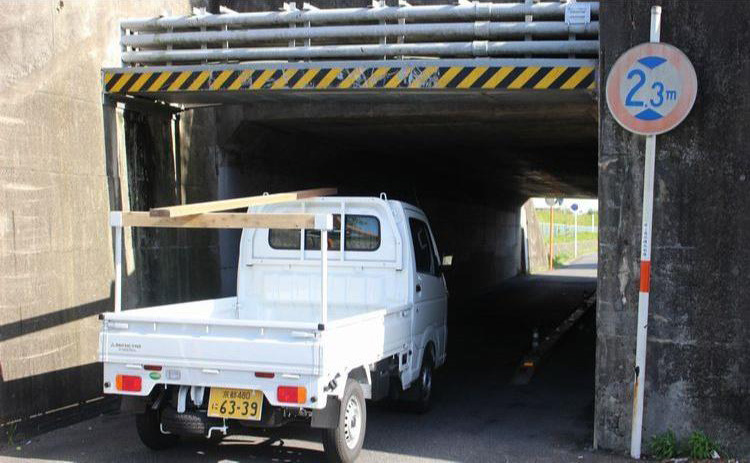

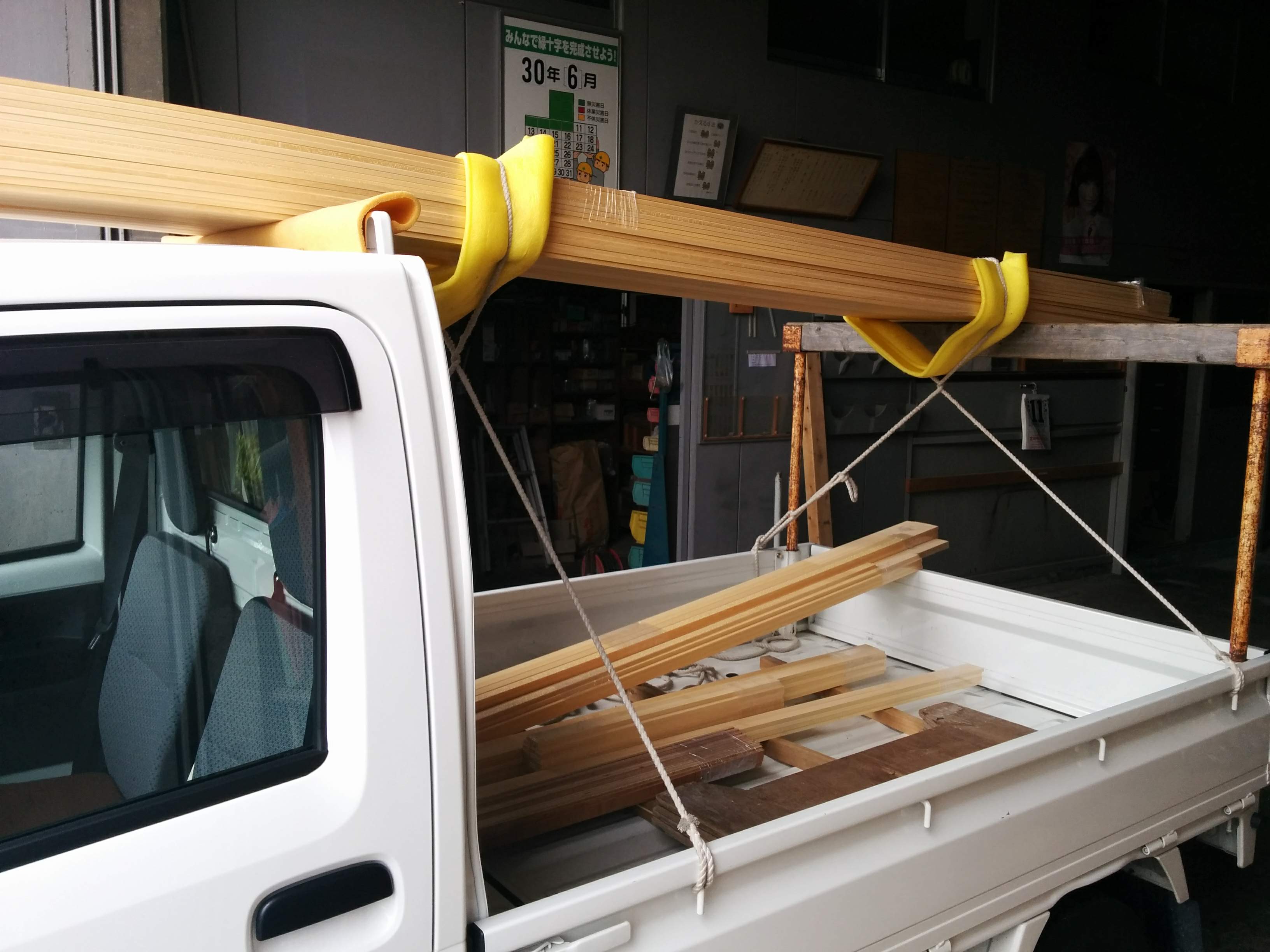

木材やパイプなどの長尺物を、水平に近い状態で運搬できるので、低いトンネルや高架下・屋根の低い駐車場でも、積載物が衝突する心配がありません。


風圧による荷物のバタつき軽減

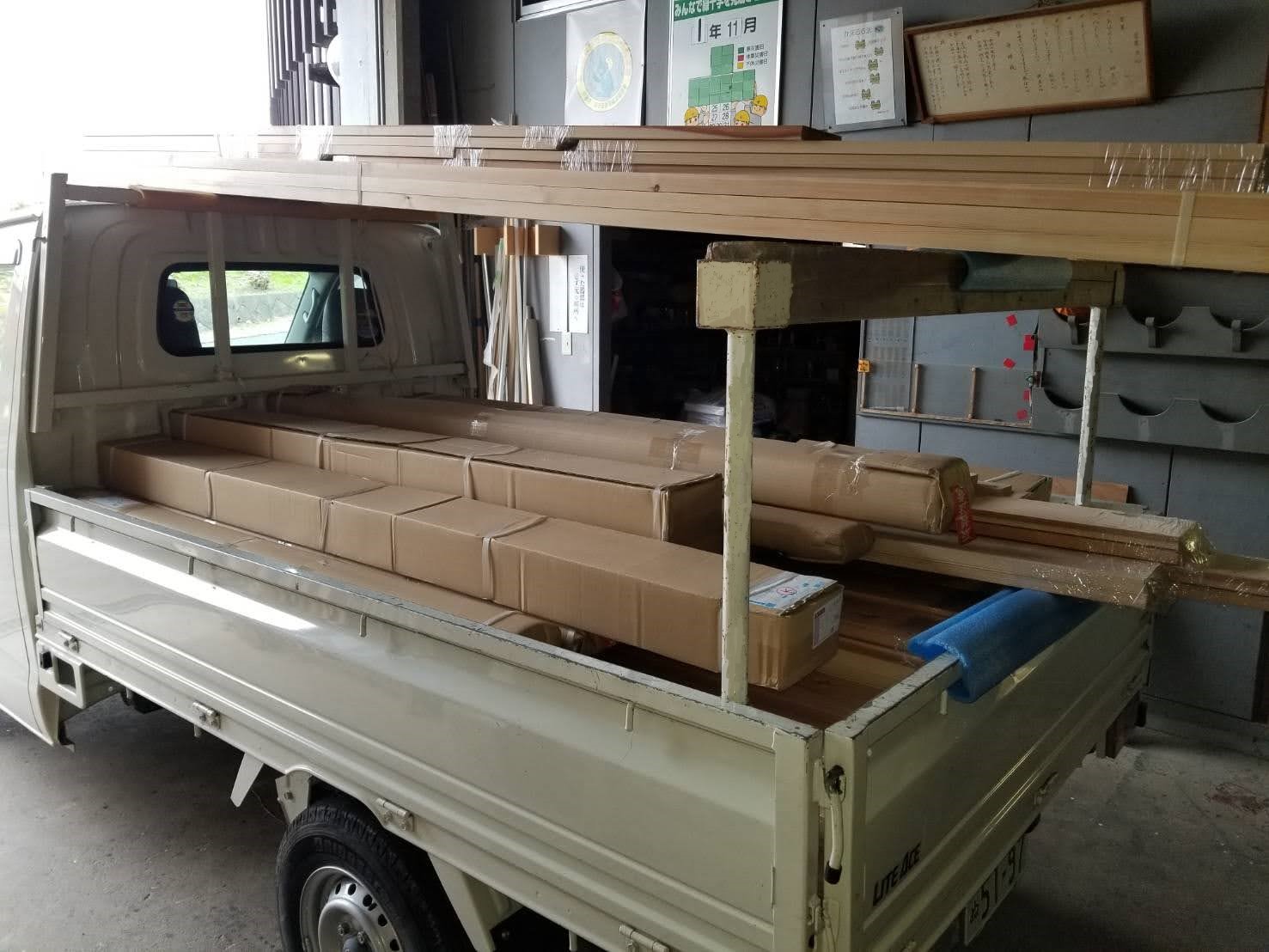

風の影響を受けやすい資材でもしっかり固定することができるので、高速道路でもバタつきにくく、移動距離が長い現場にも安心して向かえます。


木材を使用することで機能性UP

荷受け部分に木材を使用することで、滑りにくく、しっかりと固定することができます。角材は金属に比べ軽く、積載物に錆などの付着を防げます。
※角材は各自でご用意ください。


荷物の住み分けが可能

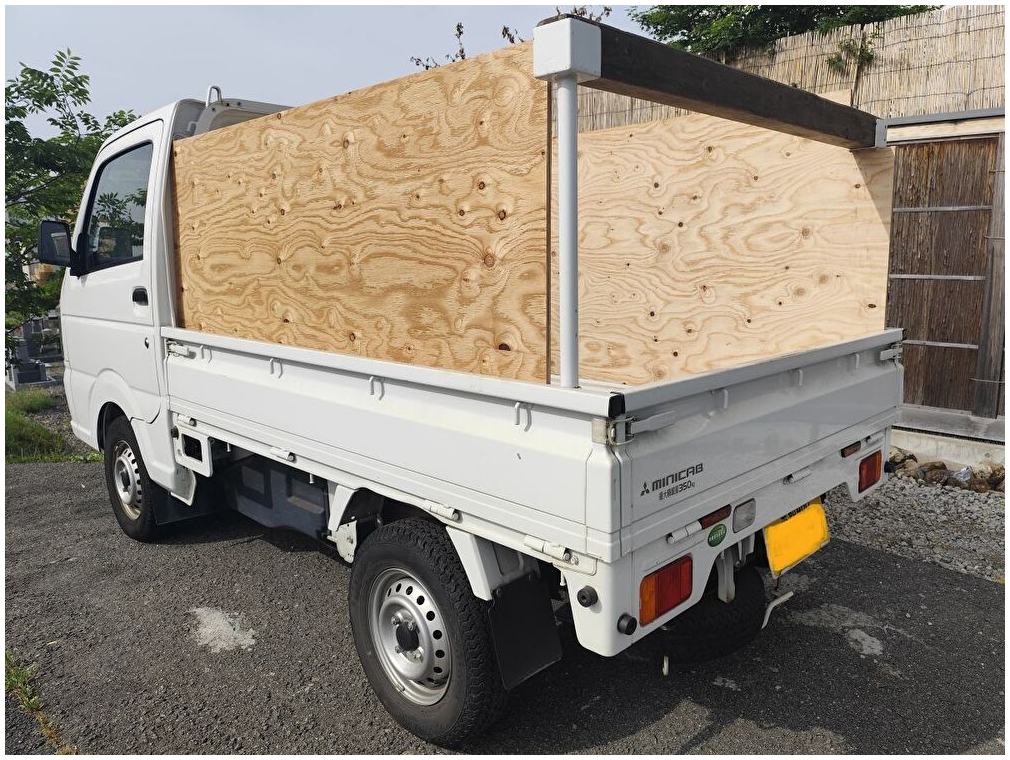

脚立など、大きく場所をとる資材を乗せることで、荷台を有効に使えます。

取り外し楽々

簡単に取外しができるので、あおりを開けて荷物の積み下ろしも可能です。

「うま次郎」取り付け方法

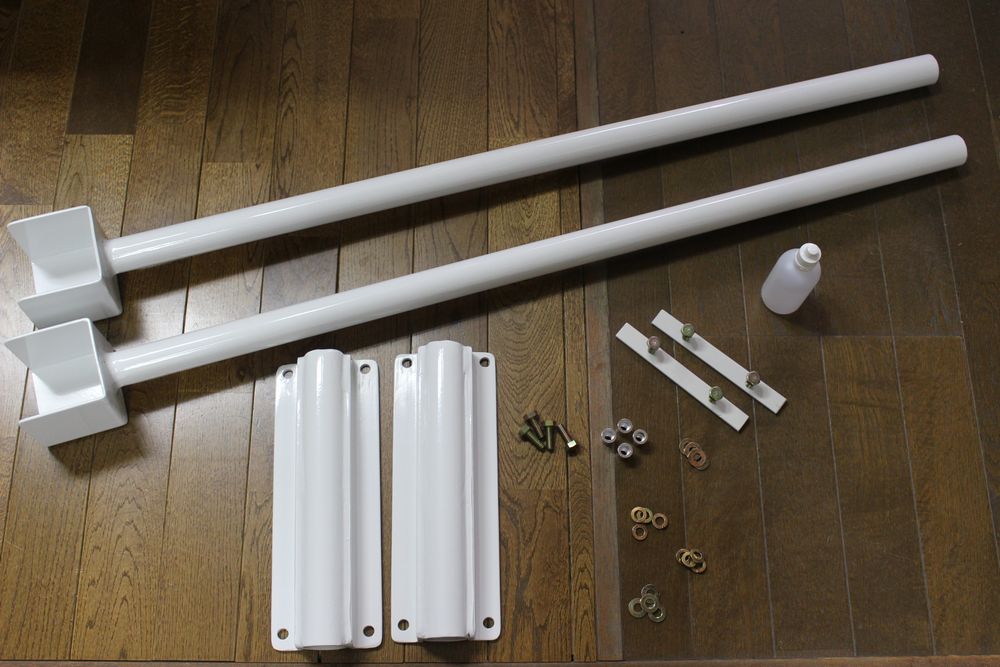

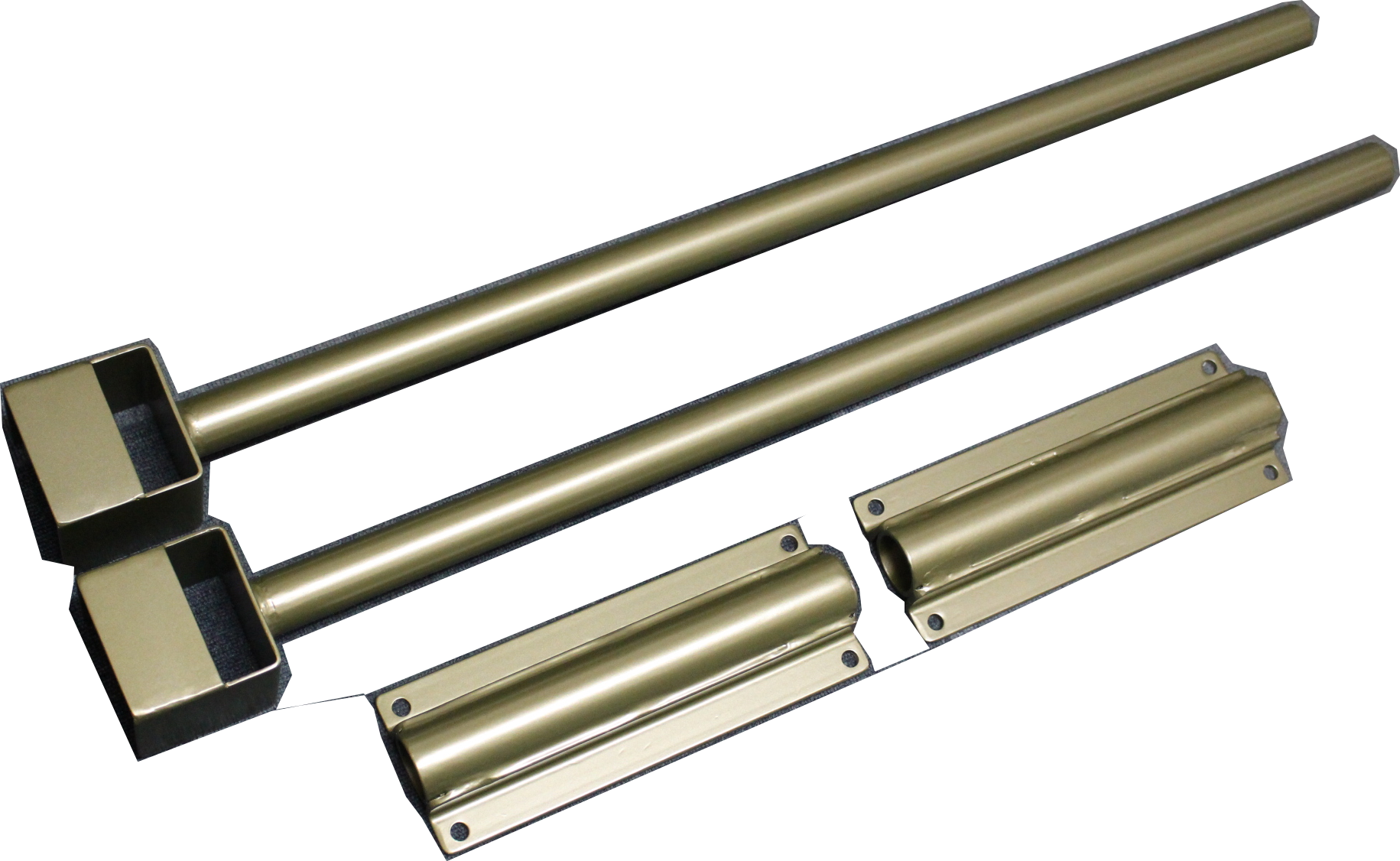

入っているもの

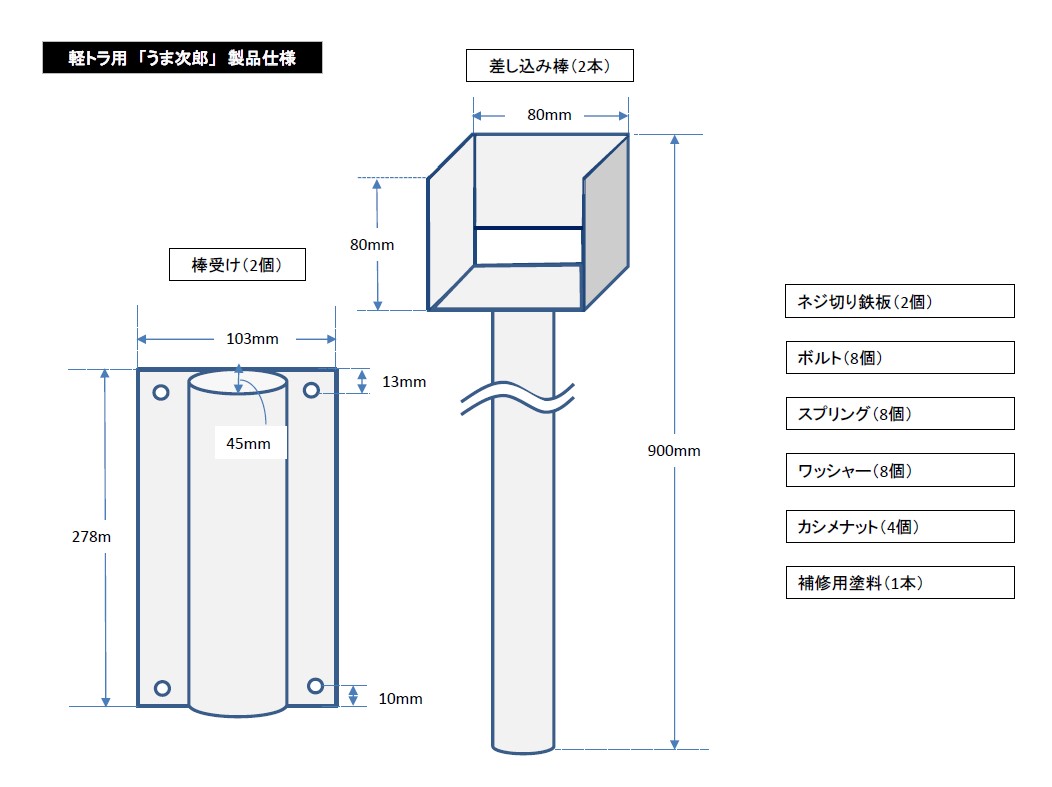

  • 差し込み棒 2個
  • 棒受け 2個
  • ネジ切り鉄板 2個
  • リベットナット 5個(1個は予備)
  • ビス 8個
  • スプリング 8個
  • ワッシャー 8個
  • 共色(補修用)
  • 取扱説明書


準備するもの

  • ドリル
  • ハンドナッター(リベットナット用)
  • レンチ(13mm)
  • マジックペン
  • 荷受け用木材(8cm角推奨)

【1】

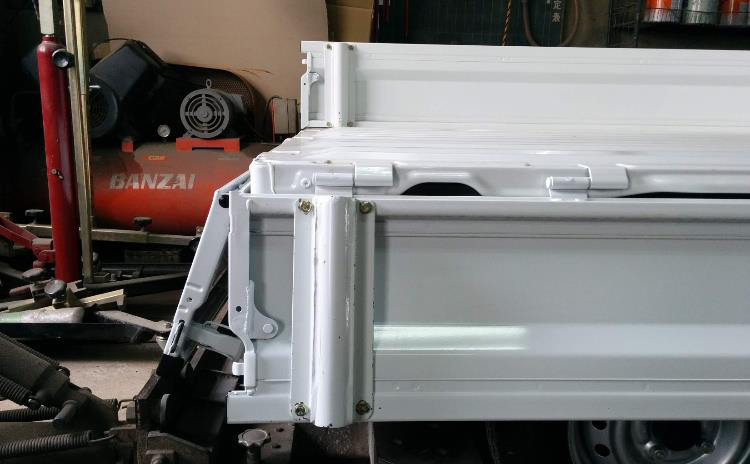

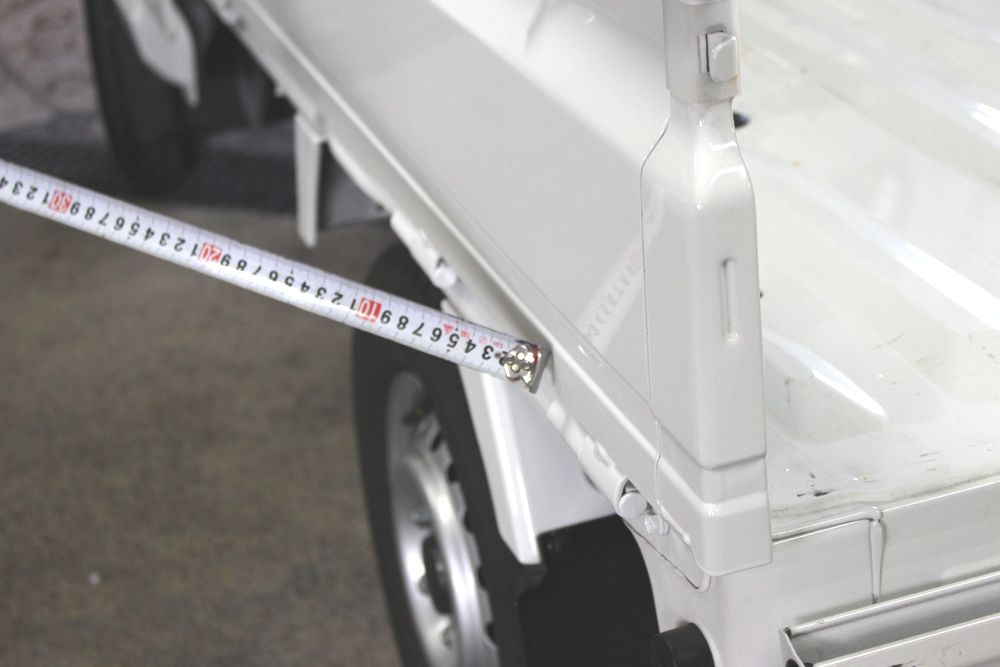

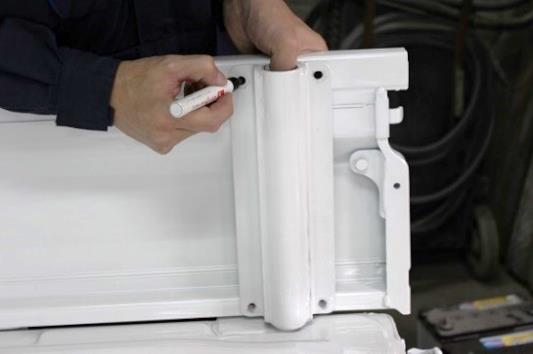

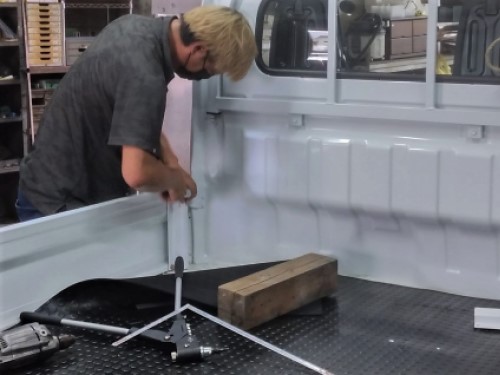

棒受けの取り付け位置を決める。 チェーンの場所を避けて垂直に付くように、 マジックで印をつける。
※ L 型スケールを立てかけると測りやすい。


【2】

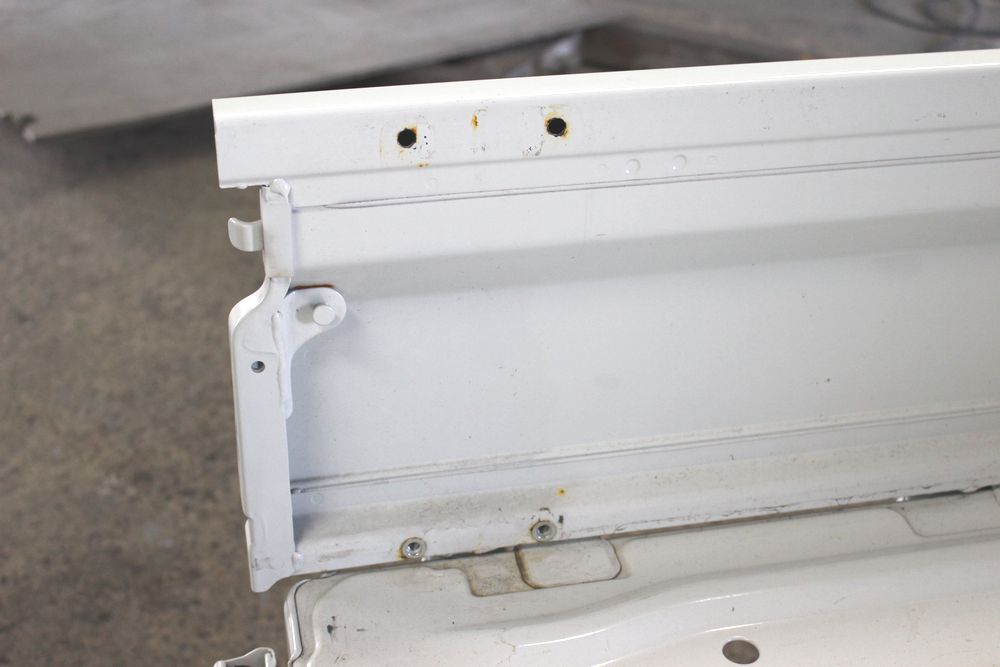

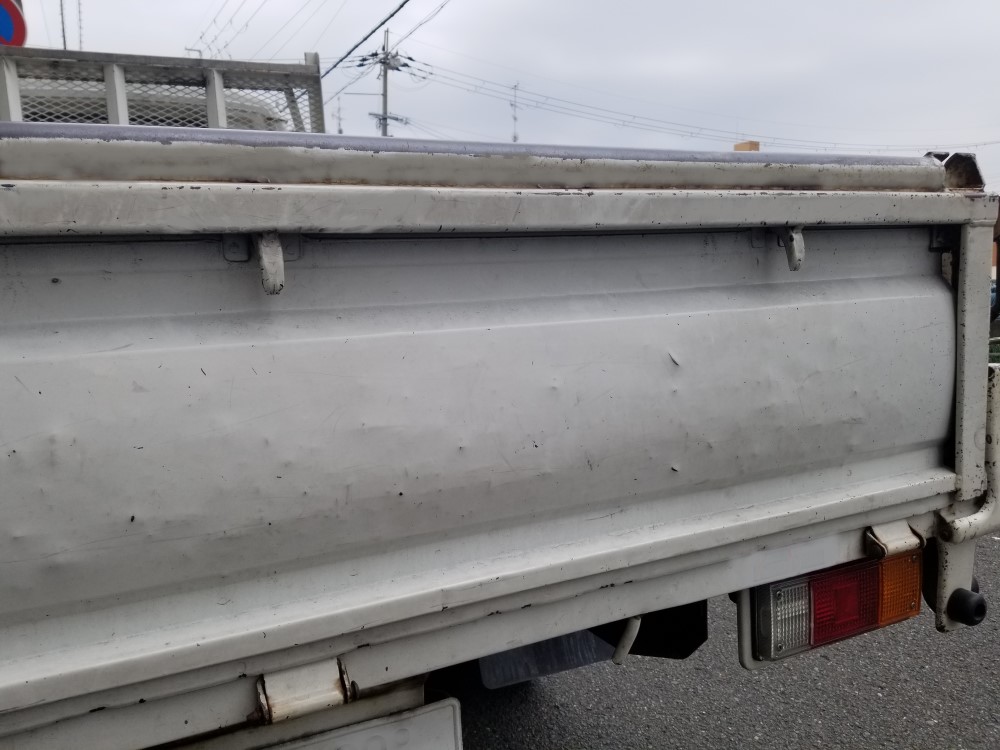

あおりの下側が狭いので、下側センターの位置に 穴が開くよう、下側から位置決めをする。
※ 画像はあおりを開いた状態。センターに穴を開けにくい 場合、棒受けの穴をドリルで広げて合わせてください。

【3】

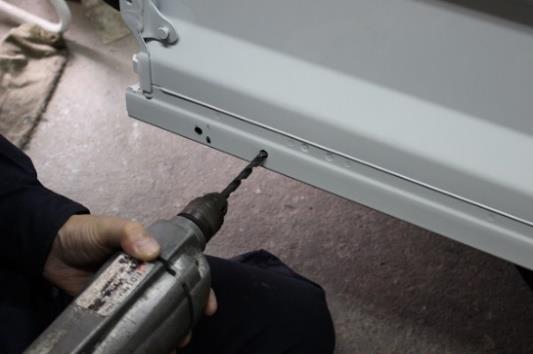

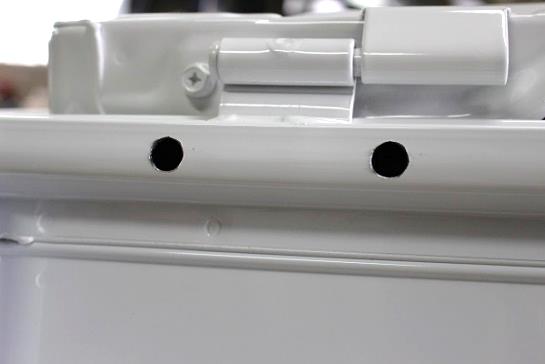

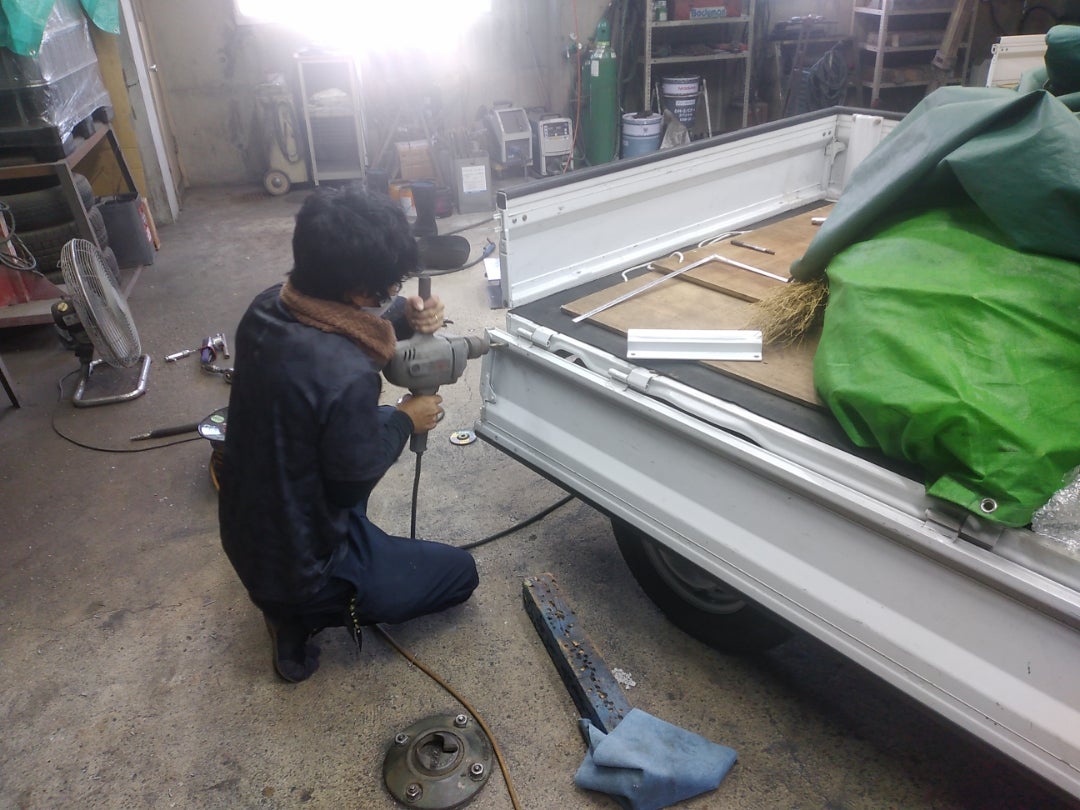

あおりを開き、印を付けた箇所をドリルで穴を 開ける。(左右合計 8 箇所)
※ 穴径 あおり上側:8.5~10.0mm、あおり下側:11.0~11.2mm

【4】

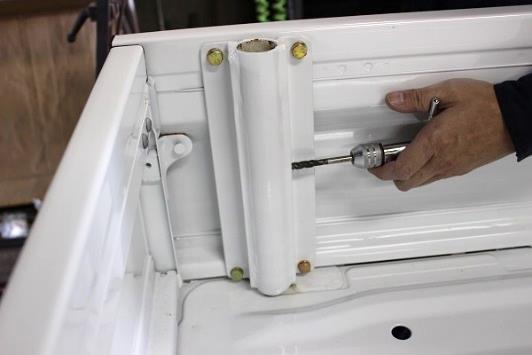

あおり下側はリベットナットを取り付ける。

【5】
あおり上側は黒いカバーを外し、ネジ切り鉄板 を差し込んでビス止めする。

【6】

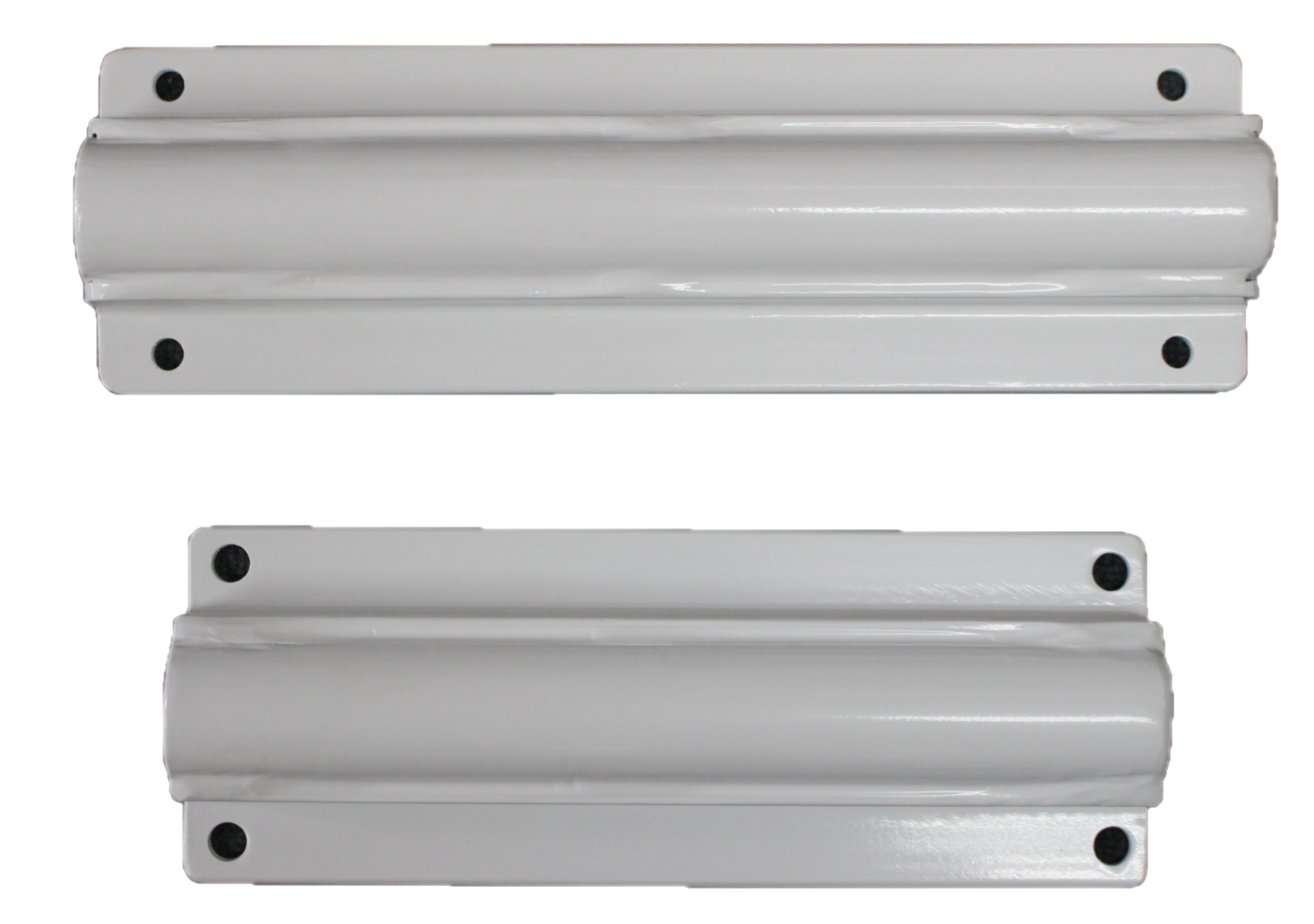

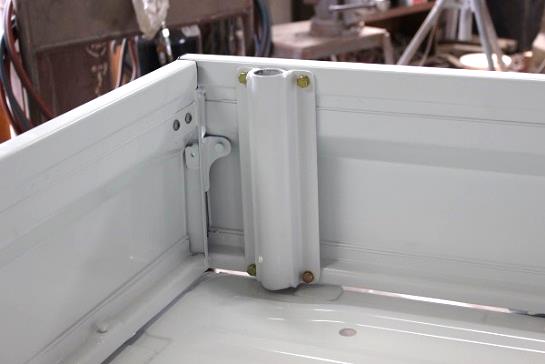

棒受けの荷台取り付け完了。

【7】

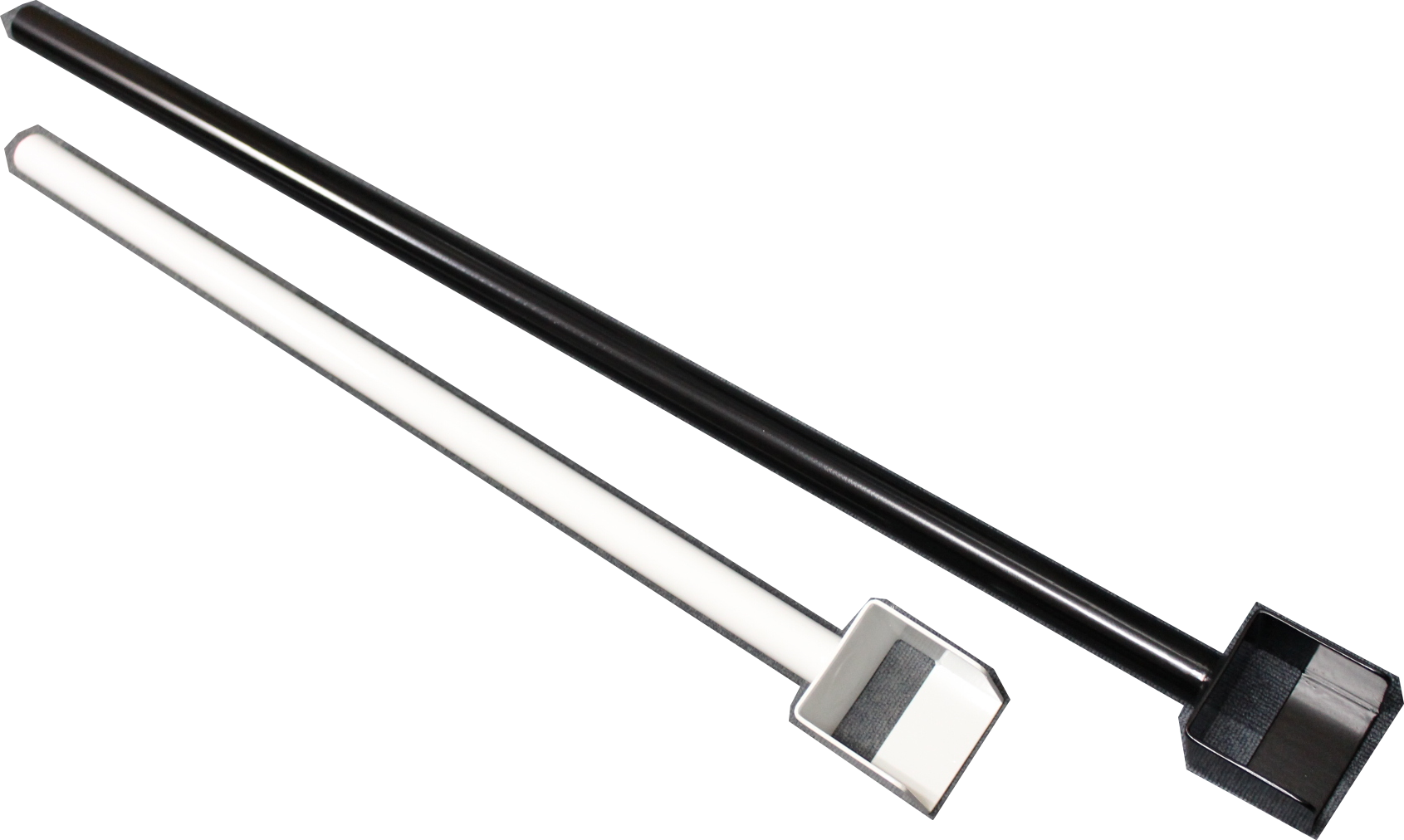

差し込み棒を差し込む。
※棒の高さは約 900mm です。お好みの高さに調整 (切断)してご使用ください。

【8】
取付ける角材の寸法を計測し、用意する。

  • 規格品の75mm角を計測した寸法にCUTして使用。(少しのあそびがあります)
  • 規格品の90mm角を計測した寸法にCUTし、1辺を80mmに削り、80mm×90mm角にして使用。(ぴったりはまります)

【9】

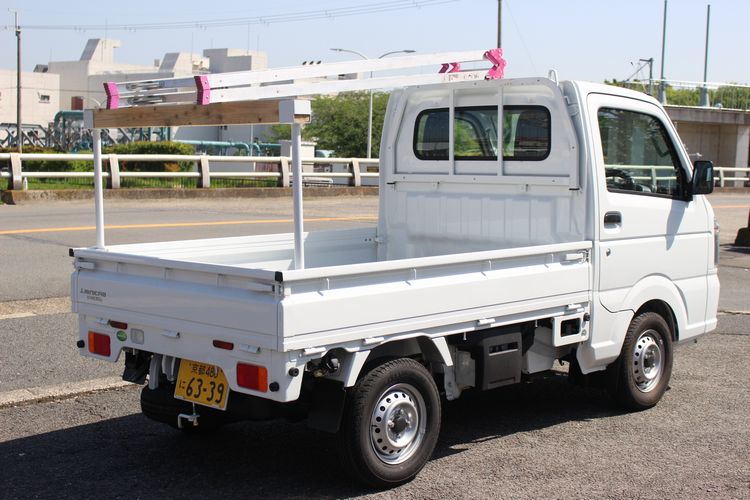

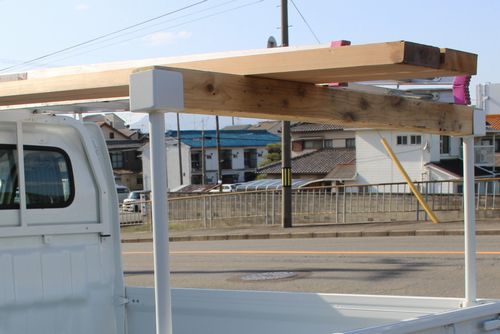

角材を装着し、完成。

※木材の選択方法
こちらのサイト(木材博物館)が参考になります。

ガタつき音が気になる場合


差し込み棒と棒受けには少々のあそびがあるため、走行時にガタつき音が発生する場合があります。
音が気になる場合は、棒受けに穴を開けてタップでねじ切りをし、ビスで固定してご対応ください。

ハンドナッターがない場合



棒受けの取り付け時、下側はあおりが袋状になっているため、ハンドナッター(リベッター)を使用してリベットナットを取付け、ビス止めするときれいに仕上がりますが、


ハンドナッターがない場合は、車体外側(スケールを当てている辺り)までドリルで穴を貫通させ、ビスとナットで固定して取付ける事もできます。ビスが見えてしまいますが、ハンドナッターがない場合でも取付けは可能です。
(長いビスとナット等は各自ご用意ください)

注意事項

  • 工程3は、小さい径(3mm 位)から大きい径へと順にドリル刃を変えながら穴を開けてください。
  • 完全手作り品の為、ビスの位置など多少の誤差が発生する場合がございますのでご了承ください。

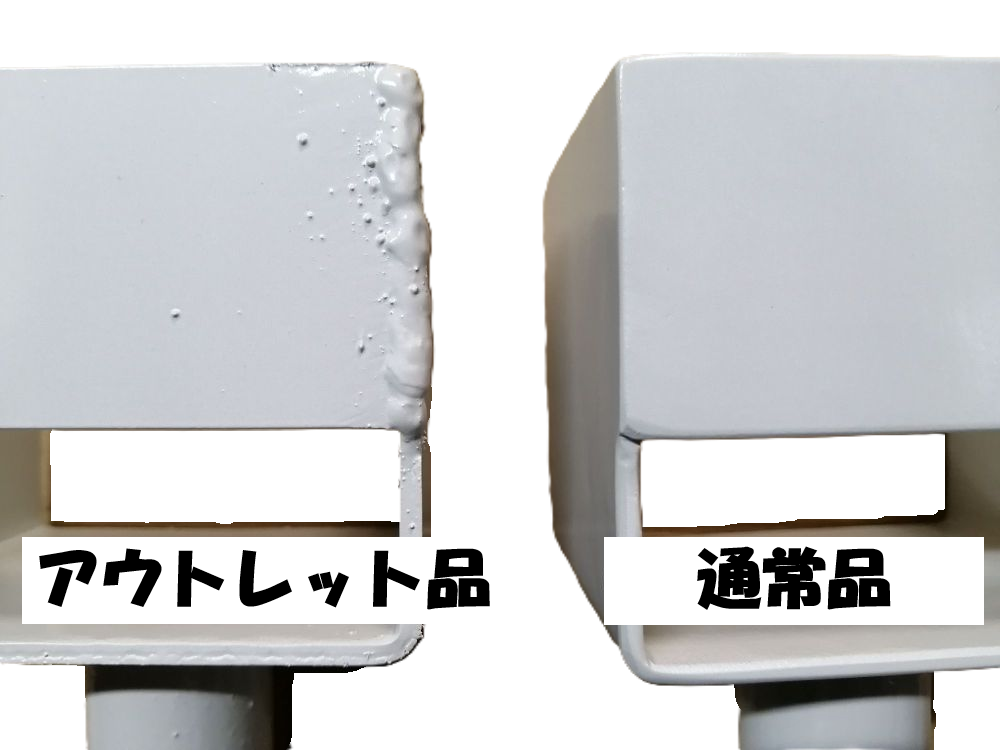

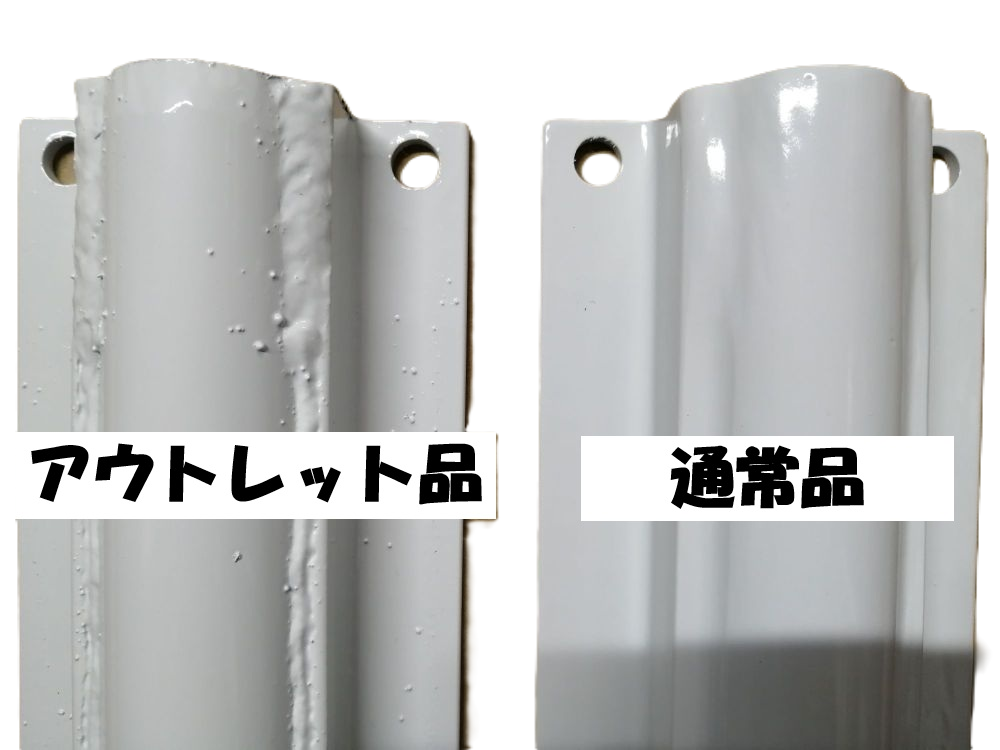

  • 補修用の塗料を使用している為、輸送時やビスの締め付け時等に、塗装やシーリングの割れ、剥げ、傷などが発生する場合があります。気になる場合は、同梱して いる共色を筆やエアーガンなどで塗り、補修してください。(エアーガンを使用する場合は、共色とウレタンシンナーを 1:1 の割合で希釈してご使用ください。)
  • 塗料のトラブルによる返品は、一切受け付けておりません。
  • 製品色は、オートカラー標準配合に基づくものです。車輌の製造場所や製造年月により、色合いが異なる場合があります。
  • 積載物によりルーフに傷やへこみが発生する恐れがありますので、使用時には必ず走行前に安全確認をしてください。
  • 荷物を積載する際は、ロープ等で縛って落下しないようにしてください。荷物を積載しない場合は差し込み棒と木材は外し、安全な場所に保管してください。
  • 道路交通法に基づいた積載寸法内でご使用ください。本製品を取り付け後のトラブルに関して、弊社は一切の責任を負わないものとします。
